Résolution du problème de casque avec ma VHF aviation IC-A25/A16
Le casque aviation est un accessoire indispensable pour communiquer les mains libres et accéder aux fonctions de base telle que la commande l’émission du signal audio par la touche [PTT].
Vous constatez que votre casque audio ne fonctionne pas en émission ou plus correctement avec votre VHF aviation IC-A25 ou IC-A16 ?
Pas d’inquiétude ! Nous vous donnons dans cet article la solution pour résoudre rapidement ce problème de connectique.
Préserver l’étanchéité des VHF IC-A25/IC-16
Les VHF aviation des séries IC-A25 ou IC-A16 sont particulièrement appréciées pour communiquer en extérieur (aérodrome, piste, tarmac…) même par temps humidité ou pluvieux en raison de leur étanchéité à l’eau et aux poussières.
Les VHF des séries IC-A25 répondent à la norme IP57 et celles de la série IC-A16 aux normes IP67/54 leur permettant de résister aux effets de l’immersion dans l’eau jusqu’à 1m de profondeur. Ces modèles sont compatibles avec de nombreux casques audios et d’autres périphériques connectés en Bluetooth ou directement par le port double jack.
Pour préserver l’étanchéité de ces radios lors de la connexion d’accessoires audio, ICOM a conçu un prolongateur. La prise jack est volontairement placée profondément dans la coque de manière à accueillir un joint d’étanchéité.
En raison de l’espace prévu pour ce joint, la prise jack de votre casque ne rentre pas jusqu’au bout !
- Le jack 3.5 mm (le plus gros) arrive à faire contact donc vous avez du son dans le casque.
- Le jack 2.5mm (le plus fin), qui gère le passage en émission (PTT) et le passage de la voix micro, il arrive que le PTT fonctionne mais pas la voix micro. Ainsi, la voix n’est pas transmise sur l’air et vos correspondants ne vous comprennent pas. Ils entendent un bruit blanc : il s’agit d’une porteuse vierge. Cette voix micro n’est pas non plus transmise dans le casque (Side Tone-retour de voix).
Utiliser un prolongateur
Afin de remédier à ces problèmes de fonctionnement, vous devez impérativement utiliser un prolongateur. Ainsi vous pourrez :
- Préserver l’étanchéité lors de la connexion d’un casque et éviter toute entrée d’eau par le double jack.
- Profiter de tous les avantages de votre casque avec la meilleure qualité audio.
Nous vous recommandons ci-dessous des références de câbles adaptateurs avec jack étanche qui sont adaptés à vos VHF IC-A25/AC-A16.
Ces prolongateurs sont dotés d’un empiècement en caoutchouc situé à la base du double jack qui permet d’enfoncer correctement le jack dans la radio jusqu’à la butée et ainsi garantir une étanchéité et une connexion électrique optimales.
>> Prolongateur pour IC-A25
A cet effet, nous vous recommandons le prolongateur OPC-2144 pour les VHF de la série IC-A25.
Ce dernier est un câble adaptateur de 12,5cm de long avec double jack classique femelle vers un double jack étanche mâle coudé.
Retrouvez les informations et le prix pour commander l’OPC-2144 >>
>> Prolongateur pour IC-A16

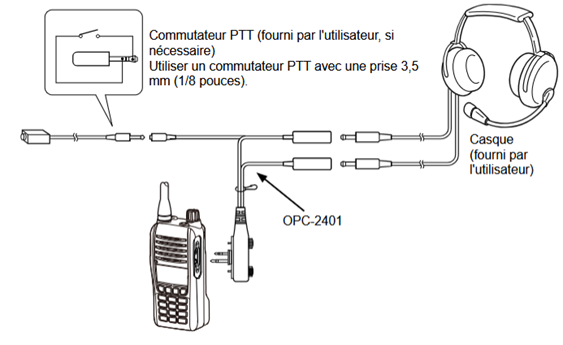

Pour les VHF aviation de la série IC-A16, nous vous recommandons de connecter votre casque aviation en utilisant le prolongateur OPC-2401.

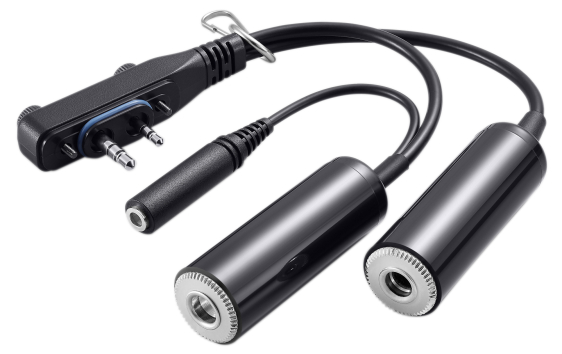

Ce câble adaptateur de 20cm de long est muni d’un connecteur LWP étanche pour Low-profile Waterproof et du double jack étanche vissé.
Retrouvez les informations et le prix pour commander l’OPC-2401 >>
Sur un appareil comme l’IC-A16, le connecteur LWP de l’OPC-2401, propre à ICOM, permet de connecter des accessoires audio : micro-casques, adaptateurs, oreillettes, etc.
Résolution avec les VHF anciennes générations
Pour satisfaire au pas de 8.33Khz, vous avez certainement dû remplacer votre VHF d’ancienne génération dans votre instalation aéronef.
La gamme ICOM A25 est identique à la gamme A6E/A24E et A3E/A22E en termes de connectique jack et électrique. Seule la partie mécanique (joint d’étanchéité) différe. L’utilisation du prolongateur, comme expliqué plus haut, est donc nécessaire.
Si le prolongateur ne résout pas le problème de fonctionnement, c’est que votre casque n’est pas compatible d’origine en termes de connexion et/ou d’impédance électrique. Dans ce cas, voir notre solution ci-dessous « Installer votre propre connectique ».
Remarque : Attention, pour les plus anciennes versions, A2/A2F et A20/A20F notamment, la connectivité n’est pas la même.
Installer votre propre connectique

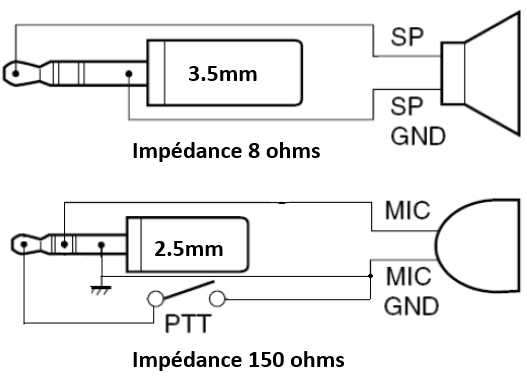

Sur le schéma ci-dessous, retrouvez des indications pour le câblage à effectuer pour connecter vos VHF ICOM par les prises jacks à vos propres connectiques ou vos propres casques ou encore pour basculer des radios des séries IC-A2 / IC-A20 vers la série IC-A25.
Nous recommandons les impédances suivantes :
- Impédance haut-parleur : 8 ohms
- Impédance microphone : 150 ohms
Le schéma ci-contre vous permet de bien comprendre comment faire l’installation vous-même avec du matériel dont la connectique n’est pas compatible d’origine.
